Innovatieve technologie voor perfecte metingen

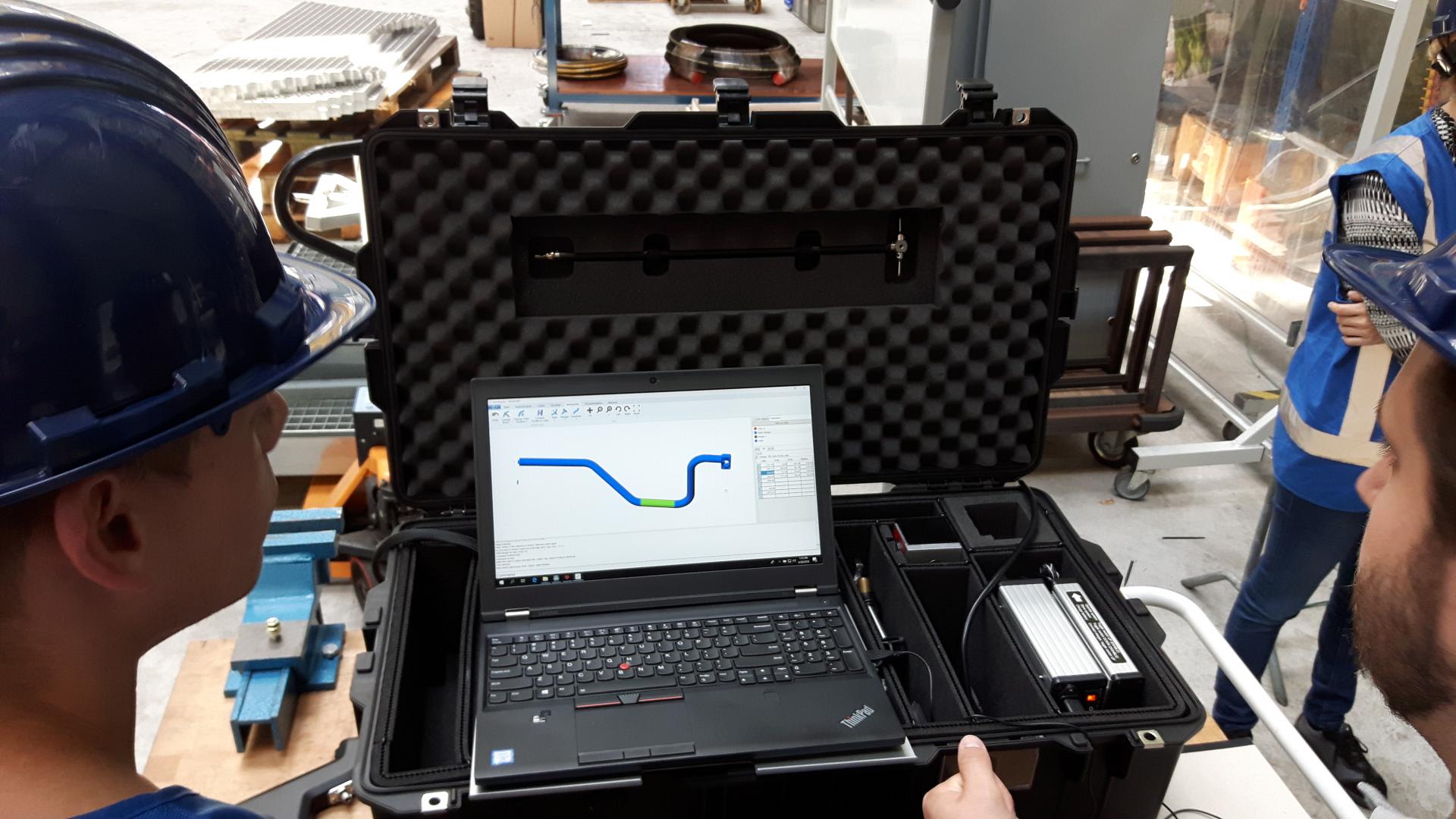

Om klanten in de offshore, scheepvaart en industrie nog beter van dienst te kunnen zijn, heeft Hydrauvision een hightech mobiel 3D-inmeetsysteem om op locatie bij de klant of in de werkplaats diverse vormen in- en op te meten. Het systeem bestaat uit een 3D-camera en een draadloos opneemsysteem dat automatisch een 3D-tekening genereert. Als aanvulling gebruiken we een iPad om ruimtes en leidingen snel en efficiënt te scannen.
Met deze technologie kunnen we vrijwel elke geometrische vorm meten, zoals:
- Vlakken
- Cilinders
- Gaten
- Punten
- Lijnen
Niet alleen gebogen buizen worden nauwkeurig vastgelegd; ook gefitte pijpen en complexe vormen zijn geen probleem.
Voordelen van digitale metingen
Door een digitale kopie van bestaande leidingen en installaties te maken, voorkomen we stilstand in het productieproces of in de offshore, scheepvaart en industrie. Terwijl Hydrauvision de leiding produceert, kan het proces gewoon doorgaan.
Het systeem biedt ook mogelijkheden om de piping te optimaliseren of te verbeteren, bijvoorbeeld door:
- Buigradius te uniformeren
- Lengtes te standaardiseren
- Vormgeving aan te passen aan nieuwe situaties
Op locatie of in onze werkplaats
Het 3D-inmeetsysteem is volledig mobiel, waardoor we op locatie bij de klant kunnen meten zonder dat bestaande leidingen gedemonteerd hoeven te worden. Uiteraard kunnen we ook metingen uitvoeren in onze eigen werkplaats.
Dankzij de hoge nauwkeurigheid zijn aanpassingen door specialisten ter plekke niet langer nodig, wat de downtime tot een minimum beperkt.

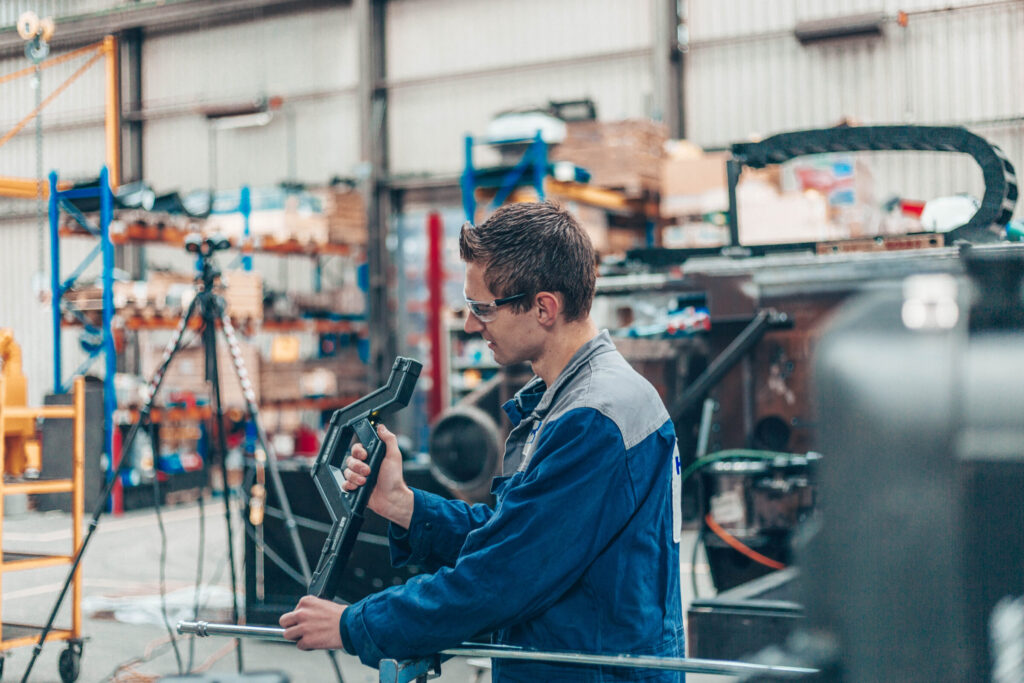

Industrial Piping inmeetsysteem
Hydrauvision Piping maakt uw hydrauliek industrial piping-systeem tastbaar door ons unieke inmeetsysteem in te zetten. Het inmeetsysteem bestaat uit een 3D-camera en een draadloos opneemsysteem dat automatisch een 3D-tekening genereert.
Het unieke 3D-inmeetsysteem van Hydrauvision Piping is in staat om snel en nauwkeurig inzichtelijk te krijgen welke bestaande buizen vervangen moeten worden, maar ook welke buizen geoptimaliseerd of aangepast moeten worden aan de nieuwe situatie. De data die is verkregen wordt geoptimaliseerd door onze engineers en verwerkt in één van onze CNC-buigbanken, ook als het gaat om complexe, meervoudig gebogen buizen.
Beschikt u al over een 3D-tekening van uw piping systeem? Wij kunnen uw STEP-files direct inlezen in onze CNC-buigmachines, eventueel na optimalisatie door onze werkvoorbereiders.
Wat is Metronor piping en hoe werkt het?
Metronor piping is een mobiel 3D-inmeetsysteem waarbij leidingen digitaal worden ingemeten met behulp van fotogrammetrie. In plaats van handmatig meten of het maken van passtukken, worden referentiepunten op de pijp vastgelegd met een camera. Deze metingen worden omgezet in een nauwkeurig 3D-model.
Op basis van deze data kan de pijp direct worden geproduceerd of aangepast. Het resultaat is leidingwerk dat bij eerste montage past, zonder extra correcties. Dit maakt Metronor piping bijzonder geschikt voor scheepsbouw, refit en onderhoud aan boord.
Waarom kiezen voor Hydrauvision?
- Uniek in de Benelux: mobiele 3D-inmetingen met directe CNC-integratie
- Nauwkeurig en snel: minimaliseert stilstand en fouten
- Flexibel: geschikt voor alle leidingtypen en geometrische vormen
- Optimalisatie: verbeteringen en uniformiteit mogelijk voor nieuwe installaties
Ontdek hoe ons mobiele 3D-inmeetsysteem uw projecten sneller, efficiënter en nauwkeuriger maakt. Neem contact op voor een demonstratie of meting op locatie.
